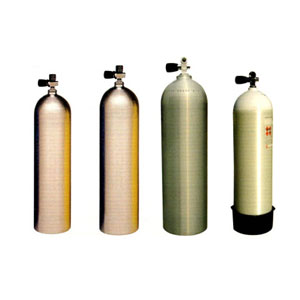

공기통3)

듀얼 레귤레이터 싱글 실린더 밸브

어떤 형태의 동굴 다이빙과 텍 다이빙은 얕은 수심에서 이루어져 싱글 실린더로 충분할 수 있으며 이러한 다이빙을 위해 H 밸브 또는 Y 밸브(밸브 형태로부터 이름 지어짐)를 이용하여 두 개의 레귤레이터를 장착할 수 있고 듀얼 실린더 매니폴드와 마찬가지로 고장이 난 경우에 하나의 레귤레이터를 잠그고 모든 실린더의 공기를 다른 레귤레이터를 통해 얻을 수 있습니다.

파열판(Burst disk)

모든 스쿠버 실린더들은 보통 사용할 때 그 만큼 충전해서는 안 되는 최대 작동압력을 가지며 실린더 압력이 그 이상을 초과하지 않도록 하기 위해서 보통 실린더 밸브들은 파열판으로 알려진 장치를 가지고 있고 이 장치는 북미에서는 산업적 필수장치로 되어 있으나 유럽에서는 사용되지 않습니다.

파열판 장치는 얇은 동판이 패킹과 구멍이 난 마개와 함께 들어있으며 압력이 작동압력의 약 140%로 올라가게 되면 이 판이 파열하여 공기가 구멍 난 마개를 통해 빠져나가게 됩니다. 파열판은 실수로 압력을 너무 많이 채워 발생할 수 있는 손상으로부터 보호하지만 더 자주 잘못하여 과열되는 것으로부터 보호하고 실린더에 열이 가해지면 내부 압력이 올라가게 됩니다. 그러므로 실온에서 작동압력으로 채워진 실린더는 차 트렁크 또는 화재 속에 방치되면 작동압력 이상으로 압력이 올라가게 되어 파열판은 실린더가 폭발할 수 있을 정도로 압력이 높아지기 전에 안전하게 파열하게 됩니다.

파열판의 단점은 정기적으로 교체해 주어야 한다는 점이며 매번 공기를 충전하고 탱크를 사용함에 따라 파열판이 휘게 되어 시간이 지남에 따라 약해지게 되고 결국 오래된 파열판은 우리가 기대하는 압력보다 훨씬 낮은 압력인 경우에도 파열될 수 있습니다. 다행히도 이것은 위험보다는 불편을 만들어 내고 한 때 파열돤 파열판은 실린더를 아주 격렬하게 회전하게 만드는 경향이 있었지만 현대 파열판 장치는 기체가 다양한 방향으로 빠져 나갈 수 있도록 만들어 놓고 있습니다.

오-링

우리의 레귤레이터는 실리더의 밸브와 오-링을 통해 봉해지게 되며 오-링은 아주 작지만(기체 압력을 이용하여 튼튼한 씰 을 만들어내는) 오-링 없이는 다이빙이 불가능합니다. 시간이 지남에 따라 오-링은 닳게 되고 쉽게 없어질 수 있으며 다이빙 장비와 함께 오-링을 휴대하도록 합니다(커피 몇 잔 값도 안 되는 오-링이 없어서 다이빙을 못하는 경우처럼 답답한 상황이라면~) 오-링은 크기와 두께에 있어서 약간씩 차이가 나기 때문에 PADI 다이빙 센터 및 리조트에 미리 연락하여 맞는 사이즈의 오-링을 준비하도록 합니다. 다이빙여행을 가는 경우에는 각기 다른 오-링을 준비하여 제공된 실린더에 맞는 오-링을 휴대하도록 합니다.

손쉬운 국제 실린더 용량 변환

여러분은 다르게 적혀있는 국제적인 실린더 마킹와 명명법이 복잡하게 보일지 모르나 수면에서 실린더의 용량과 사용 가능한 기체의 부피를 손쉽게 계산할 수 있습니다.

주어진 압력 하에서 실린더 최대 용량과 공기의 양을 계산하기 위해서는 먼저 우리는 내부용량("물의 용량"이라고도 불림)을 알아야 하며 내부 부피를 실제 실린더 압력으로 곱하면 그 압력 하에서 얼마만큼의 기체를 실린더가 제공할 수 있는지 알 수 있게 되고 내부용량을 최대 작동 압력과 곱하면 실린더가 꽉 채워졌을 때 채워질 수 있는 부피를 구할 수 있습니다.

미터법을 사용하는 국가들은 실린더의 내부용량을 리터로 표시하고 작동 압력을 바로 표시하며 이러한 정보를 실린더의 목에서 발견할 수 있습니다. 예를 들어 실린더가 "12리터, 232바" 또는 "10리터, 200바" 이렇게 적혀있을 수 있습니다.

피트식을 사용하는 국가에서는 전통적으로 실린더들을 풀 실린더의 모든 기체를 방출시켰을 때 입방피트로 얼마만큼 가질 수 있느냐를 나타내며 50ft3, 71.2ft3, 또는80ft3 로 표시됩니다. 새로운 실린더들은 이것이 찍혀있지만 오래된 실린더는 그렇지 않습니다. 어떤 실린더는 확실히 표시되어 있지 않으며 예를 들어 "71.2" 실린더에 "+" 사인이 작동 압력 또는 수압검사 날짜 옆에 찍혀 있다면 10%를 더 채울 수 있다는 말로 과충전된 경우 그 만큼의 부피만을 휴대할 수 있다는 말입니다. 피트식 시스템을 따르는 실린더들은 실린더에 내부용량이 표시되어 있지는 않지만 입방피트로 되어 있는 최대 용량을 대기 중의 작동 압력(실린더 목이나 어깨 쪽에 표시됨)으로 나눔으로 구할 수 있습니다.

실린더 용량을 비교하기 위해서는 다음의 등가를 이용합니다.

1 입방피트 = 28.3 리터

계산 예문

미터식: 232바로 채워진 12리터의 실린더는 12 x 232 = 2784 리터의 기체를 휴대합니다.

피트식으로 환산하려면

28.3 리터= 1 입방피트이므로,

2784 나누기 28.3 = 98.4 입방피트 입니다.

공기통4) 바로가기

https://scubamall.kr/bbs/board.php?bo_table=mook_07_03&wr_id=31&page=5

참고문헌: The Encyclopedia of Recreational Diving(PADI), Diving Knowledge Workbook(PADI), 코스디렉터 강정훈
