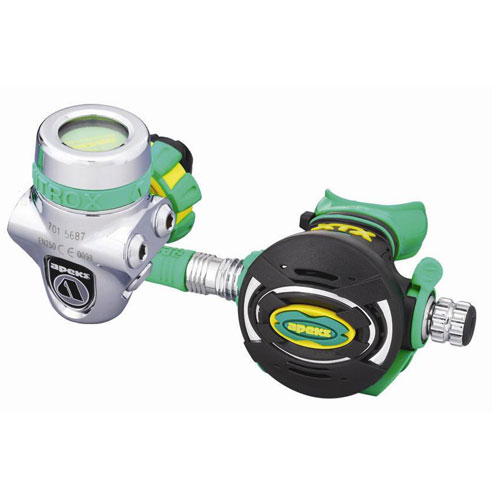

레귤레이터2) 1단계

레귤레이터를 선택할 때 균형식과 비 균형식 뿐이 아닌 두 가지 기본적인 일 단계 디자인, 모양과 포트, 환경적 씰과 연결 시스템에 따라 다른 종류들을 발견할 수 있을 것입니다.

피스톤과 다이어프램

일단계 압력 감지 장치는 두 개의 카테고리로 나누어지며 피스톤과 다이어프램으로 피스톤 레귤레이터에서는 외부의 수압이 이 타입 일단계에서 주로 움직이는 부분인 피스톤에 작용하게 되며 다이어프램 일단계에서는 수압이 유연한 다이어프램에 작용하게 되어 이 다이어프램 안쪽에 있는 밀대가 이 다이어프램의 움직임을 밸브 장치로 전송하게 됩니다.

피스톤과 다이어프램 일단계는 각각 장점과 단점을 가지며 대부분의 장점과 단점은 레귤레이터 주인에게는 그렇게 중요한 차이의 사항은 아니지만 이 차이에 관해서는 아래 부분에 더 자세하게  “피스톤과 다이어프램 일단계의 차이”에 기입해 놓았습니다.

균형식(Balanced) 및 비균형식(Unbalanced)

피스톤과 다이어프램 일단계들은 균형식 또는 비균형식 밸브를 사용할 수 있고 이들의 차이는 실린더의 압력의 변화를 보상하는 디자인에 따라 달려있으며 비균형식 밸브에서 실린더의 압력이 밸브를 눌러 밸브가 쉽게 열리도록 도와주고 공기를 점점 더 사용하게 되면 압력이 감소되어 밸브가 쉽게 열리도록 도와주지 못하게 됩니다. 이것이 성능 면에 있어서 약간의 차이를 보이게 하는 점입니다.

균형식 밸브는 고압의 실린더 공기가 밸브가 열리는 양쪽 면으로 우회하도록 하는 디자인을 사용하며 이로써 다이빙 내내 실린더의 압력이 영향을 미치지 못하게 하거나 항상 일정하게 균형을 이루도록 만듭니다. 오늘날 대부분의 레귤레이터는 균형식 일단계를 가지지만 소수의 저렴한 모델들은 균형식이 아닙니다. 이 비균형식 밸브는 성능이 뛰어나지는 않지만 저렴한 장비를 찾고 있다면 얕은 레크레이셔널 다이빙에 적절할 수도 있습니다.

균형식과 비균형식 밸브의 차이

균형식과 비균형식 밸브의 차이를 이해하기 위해서는 균형식과 비균형식 피스톤 일단계 작동의 예를 둘러보면 좋습니다. 비균형식 일단계에서 실린더의 압력이 피스톤을 눌러 밸브가 열리도록 보조하며 피스톤이 이 힘을 극복하기 위해서는 밸브 구멍이 균형식 일단계의 것보다 작아야만 하고 이것으로 최대 유출 속도를 감소시키게 되며 또한 실린더 압력이 밸브가 쉽게 열리도록 도와주므로 공기를 소모하여 압력이 떨어질수록 호흡하기가 어려워집니다. 균형식 피스톤 밸브의 실린더 압력은 그 작동에 전혀 영향을 미치지 않으며 실린더의 압력은 피스톤 축에 전반적으로 작용하지만 피스톤이 열리는 방향으로 작용하지는 않습니다. 밸브가 실린더의 압력에 대항하여 작용할 필요가 없으므로 밸브 구멍은 훨씬 커도 되며 호흡은 공기가 거의 남지 않은 경우에도 거의 변화가 습니다.

모양과 포트

레귤레이터를 선택할 때 고려해야 할 중요한 점은 모든 기타 호스들을 부착할 수 있는 능력과 유선형을 이룰 수 있도록 장착할 수 있는지 이며 대부분의 인기 있는 좋은 레귤레이터들은 최소 4개의 저압 포트가 있어 공기를 중저압(이단계, 예비공기 공급원 이단계 그리고 저압 인플레이터에 연결하도록 되어 있음)으로 전달할 수 있도록 되어 있고 최소한 하나 또는 두 개의 고압 포트가 있어 공기를 실린더의 압력으로 전달(공기 잔압계에 사용)하도록 되어 있습니다. 몇몇의 저렴한 모델들은 포트 숫자가 적거나(드라이슈트를 이용하는 경우에는 호스를 연결해야 하기 때문에 문제가 될 수 있음) 본인이 선호하는 방향으로 호스를 연결하지 못할 수도 있으며 고압과 저압 포트들은 다른 포트에 호스를 잘못 연결하는 일이 없도록 다른 크기로 되어 있고(1970년대 후반까지는 같은 크기). 북미와 아시아의 제조업체 일부들은 이러한 포트에 같은 크기를 사용하고 있는데 몇몇 유럽 메이커는 다른 기준을 따르는 경우도 있습니다.

포트의 숫자와 위치 이외에도 어떤 레귤레이터 일단계는 일부가 회전되기도 하고 이것의 장점은 본인이 원하는 장소로 호스를 빼낼 수 있다는 것이며 그러나 두 가지 모델을 비교할 때 본인이 원하는 곳에 적절하게 호스들을 연결할 포트가 있다면 이 회전하는 옵션은 그렇게 중요한 것은 아닙니다.

환경 씰(Environmental Sealing)

어떤 일단계들은 환경 씰을 제공하며 이러한 일단계들은 수압이 피스톤 또는 다이어프램에 직접 작용하지 않고 그 대신 일단계 안에 압력에 민감한 방수 보호막의 내부를 밀봉하는 실리콘 또는 알코올로 된 액체에 작용하여 그 압력을 피스톤 또는 다이어프램에 전달하게 됩니다. 몇몇 모델들은 실린더의 기체를 이용하여 일단계를 건조밀폐 시킨 후에 주변 수압을 전달하기도 합니다.

환경 씰은 두 가지 혜택을 제공해주는데 첫째 이는 소금기와 침전물, 그리고 다른 오염물질이 일단계에 들어가는 것을 막아주어, 내부 부식 또는 오염물이 쌓이는 것을 감소시켜주며 두 번째 이것은 아주 차가운 수온에서 밸브 장치가 얼어붙지 않도록 고립시켜줍니다. 차가운 수온에서 다이빙할 때 극도로 낮은 수온이 일단계 장치를 얼어붙게 하여 제대로 작동하지 못하게 할 수 있기 때문에 아주 중요합니다.

만약 여러분이 아주 차가운 수온(얼음 다이빙처럼)에서 다이빙을 할 것이라면 환경 씰이 되어 있는 일단계를 구입하는 것이 좋고 환경 씰의 유일한 단점은 분해검사 과정에 한 가지 절차가 더 추가되기 때문에 비용이 약간 더 든다는 점입니다.

연결 시스템

스쿠버 실린더들과 레귤레이터는 요크 시스템 또는 DIN(Deutschs Industry Norm) 시스템을 통해서 연결되게 되고 이 두 가지 시스템 모두 세계 곳곳에서 찾아볼 수 있지만 요크 시스템이 레크레이셔널 다이빙에서는 지배적이며 DIN 시스템은 유럽에서 가장 인기가 있고 텍 다이빙 더블의 경우 표준으로 되어 있습니다. DIN 커넥터에는 두 가지 종류가 있으며 200바/3000psi 까지 의 실린더 압력에 사용되는 5개 나사선 버전과 그 이상의 실린더 압력에 사용되는 7개 나사선 버전입니다.

대부분의 레귤레이터 모델들은 요크 또는 DIN등 여러분이 원하는 시스템으로 나와 있고, 다이빙하는 장소에서도 사용할 시스템을 선택할 수 있으며 어댑터 들이 있어서 DIN 레귤레이터를 사용하는 경우 요크 밸브에 사용할 수 있게 해 주고 만약 요크 레귤레이터를 가지고 있는 경우, 전부는 아니고 일부 DIN 밸브의 경우 요크 레귤레이터를 사용할 수 있게는 되어 있지만 요크 레귤레이터를 DIN 밸브에 쉽게 전환시켜주는 어댑터가 없다면 하나 정도 준비(인천스쿠버다이빙클럽/ 1만원 내외)해 두시면 곤란을 예방할 수 있습니다.

기술자가 아니어도 어뎁터를 DIN 밸브 공기통에 장착할 수 있는 방법을 쉽게 터득할 수 있으나 처음 시도할 경우에는 PADI 다이브센터에서 그 정보를 구하십시오!

따라서 요크 및 DIN 레귤레이터를 모두 사용할 기회가 많다면 DIN 레귤레이터와 요크 어댑터를 구입하는 것이 현명한 방법이며 사실 일부 제조업체들은 요크 레귤레이터 자체를 판매하고 있지 않습니다. 이들은 안전에 대한 추가적인 보상을 위해 DIN 레귤레이터에 요크 어댑터를 포함시켜 판매합니다.

피스톤과 다이어프램 일단계의 차이

작용하는 방식에 있어서 피스톤과 다이어프램 일단계는 기본적으로 차이가 있지만 실용적으로 보면 이는 주요 선택에 관한 질문 이라기보다는 알고 싶은 호기심이 더 크게 작용한 질문이며 각각의 장점과 단점이 있지만 결국 이 두 타입 모두 최고급 레귤레이터라는 것을 알게 될 것입니다.

피스톤 일단계는 주로 다이어프램 일단계보다 움직이는 부품이 적고 이로써 가끔 분해검사하기에 빠르고 쉬울 수 있습니다.

다이어프램 일단계는 내부 부품을 물로부터 분리시켜주어 이로써 내부 부식과 오염물 축적을 감소시키며 이 효과를 피스톤 일단계로 얻고자 한다면 일단계에 환경 씰을 하도록 하면 됩니다.

피스톤 일단계는 회전하는 디자인을 쉽게 장착할 수 있으며 대부분의 다이어프램 일단계가 4개의 저압포트(부품을 이용해 일부 다이어프램 일단계에도 5개 가능)만 가지는 반면, 가장 인기 있는 피스톤 형태는 5개의 저압포트를 가집니다.

자격이 있는 개인은 다이어프램 일단계를 비교적 쉽고 몇몇의 도구를 이용하여 조절할 수 있으나 많은(전부는 아니고) 피스톤 일단계는 조절하기 위해서는 완전히 분해해야 합니다.
